Индикатор излучения в диапазоне СВЧ.

Публикуется описание прибора, который может индицировать наличие излучения СВЧ диапазона. С его помощью можно проверить работоспособность передатчика сотового телефона и т.п.

Индикатор имеет большой радиус действия, достигающий 10 м.

Индикатор излучения в диапазоне СВЧ

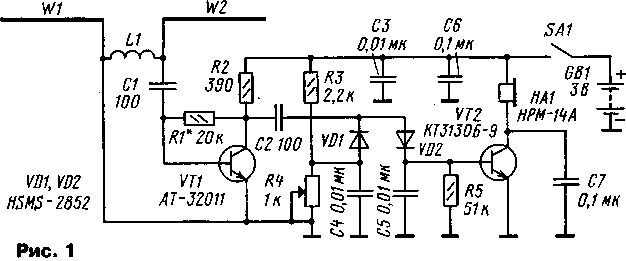

Схема устройства показана на рис. 1. Прием сигнала ведется на широкополосную полуволновую антенну, состоящую из двух вибраторов W1 и W2..

Прибор выполнен по схеме приемника прямого усиления и содержит усилитель радиочастоты (УРЧ), детектор и звуковой индикатор. Сигнал, наведенный в приемной антенне, усиливается УВЧ и поступает на детектор. Продетектированный сигнал открывает электронный ключ, собранный на транзисторе VT2, а он, в свою очередь, включает звуковой сигнализатор НА1 — зазвучит сигнал.

С помощью индикатора удается определять и режимы работы сотового телефона. Когда сотовый телефон входит в сеть, индикатор подает короткие звуковые сигналы, а при вызове абонента и при разговоре с ним звуковой сигнал звучит непрерывно.

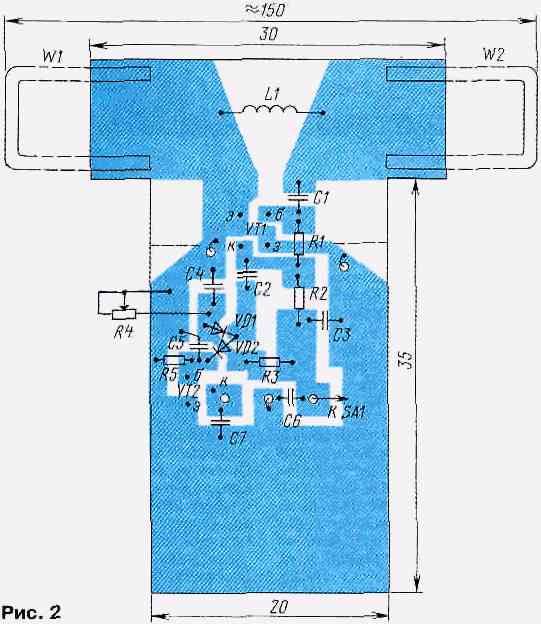

Большинство деталей размещено на печатной плате из двустороннего фольгированного стеклотекстолита, эскиз которой показан на рис. 2.

Индикатор излучения в диапазоне СВЧ

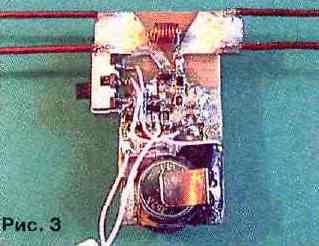

Вид смонтированного индикатора без корпуса показан на рис. 3.

Индикатор излучения в диапазоне СВЧ

Налаживают индикатор, подключив "свежую" батарею по общепринятой методике. Затем проверяют работоспособность индикатора и дальность обнаружения сигнала, активизируя сотовый телефон.
