Любой разработчик может столкнуться с проблемой создания простого и надежного источника питания для конструируемого им устройства. В настоящее время существуют достаточно простые схемные решения и соответствующая им элементная база, позволяющие создавать импульсные источники питания на минимальном количестве элементов.
Источник питания реализован на основе микросхемы UC3842. Эта микросхема получила широкое распространение, начиная со второй половины 90-х годов. На ней реализовано множество различных источников питания для телевизоров, факсов, видеомагнитофонов и другой техники. Такую популярность UC3842 получила благодаря своей малой стоимости, высокой надежности, простоте схемотехники и минимальной требуемой обвязке.
Характеристики. Входное напряжение — 187—242 В. Выходных напряжений пять при соответствующих токах нагрузки: +5 В 5 А, +12 В 1 А, +15 В 1 А, −12 В 1 А, −15 В 1 А.

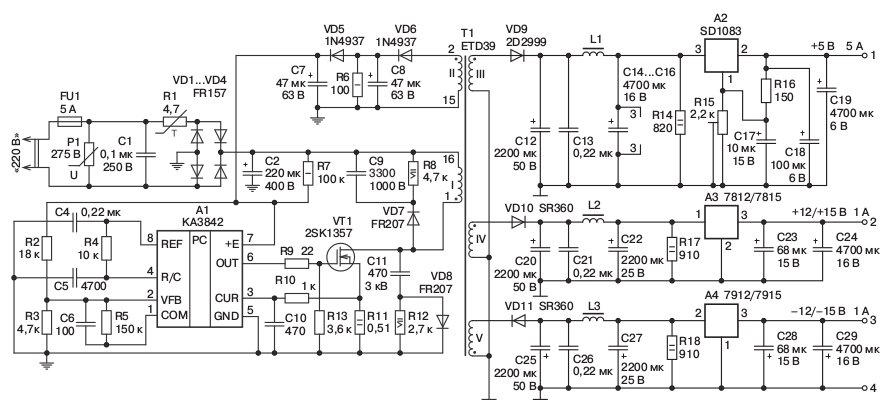

Схема. На входе источника питания (рис. 1.9), расположен сетевой выпрямитель напряжения, включающий плавкий предохранитель FU1 на ток 5 А, варистор Р1 на 275 В для защиты источника питания от превышения напряжения в сети, конденсатор С1, терморезистор R1 на 4,7 Ом, диодный мост VD1—VD4 на диодах FR157 (2 А, 600 В) и конденсатор фильтра С2 (220 мкФ на 400 В).
Терморезистор R1 в холодном состоянии имеет сопротивление 4,7 Ом, и при включении питания ток заряда конденсатора С2 ограничивается этим сопротивлением. Далее резистор разогревается за счет проходящего через него тока, и его сопротивление падает до десятых долей ома. При этом он практически не влияет на дальнейшую работу схемы.
Резистор R7 обеспечивает питание ИМС в период запуска блока питания. Обмотка II трансформатора T1, диод VD6, конденсатор С8, резистор R6 и диод VD5 образуют так называемую петлю обратной связи (Loop Feedback), которая обеспечивает питание ИМС в рабочем режиме, и за счет которой осуществляется стабилизация выходных напряжений. Конденсатор С7 является фильтром питания ИМС. Элементы R4,C5 составляют времязадающую цепочку для внутреннего генератора импульсов ИМС.
Резистивный делитель R2, R3 задает напряжение, вырабатываемое петлей обратной связи, на входе усилителя ошибки, другими словами,определяет напряжение стабилизации. Элементы R5, C6 необходимы для компенсации АЧХ усилителя ошибки.
Резистор R9 — токоограничивающий, резистор R13 защищает полевой транзистор VT1 в случае обрыва резистора R9. Резистор R11 является измерительным для определения тока через транзистор VT1. Элементы R10, C10 образуют интегрирующую цепочку, через которую напряжение с резистора R11, являющееся эквивалентом тока через транзистор VT1, поступает на второй компаратор ИМС. Элементы VD7, R8,С9, VD8, С11 и R12 формируют требуемую форму импульсов, устраняют паразитную генерацию фронтов и защищают транзистор от мощных импульсов напряжения.
Выходная часть источника питания представлена на правой части рис. 1.9. Она гальванически развязана от входной части и включает в себя три функционально идентичных блока, состоящих из выпрямителя,LC-фильтра и линейного стабилизатора.
Первый блок — стабилизатор на 5 В (5 А) — выполнен на ИМС линейного стабилизатора А2 SD1083/84 (DV, LT). Эта микросхема имеет схему включения, корпус и параметры, аналогичные МС КР142ЕН12, однако рабочий ток составляет 7,5 А для SD1083 и 5 А для SD1084.
Второй блок — стабилизатор +12/15 В (1 А) — выполнен на ИМС линейного стабилизатора A3 7812 (12 В) или 7815 (15 В). Отечественные аналоги этих ИМС — КР142ЕН8 с соответствующими буквами (Б, В), а также К1157ЕН12/15.
Третий блок — стабилизатор –12/15 В (1 А) — выполнен на ИМС линейного стабилизатора А4 7912 (12 В) или 7915 (15 В). Отечественные аналоги этих ИМС — К1162ЕН12,15.
Резисторы R14, R17, R18 необходимы для гашения излишнего напряжения на холостом ходу. Конденсаторы С12, С20, С25 выбраны с запасом по напряжению ввиду возможного возрастания напряжения на холостом ходу. Рекомендуется использовать конденсаторы С17, С18, С23, С28 типа К53-1А или К53-4А. Все ИМС устанавливаются на индивидуальные пластинчатые радиаторы с площадью не менее 5 см.
Моточные элементы. Трансформатор преобразователя намотан на ферритовом сердечнике с каркасом ETD39 фирмы Siemens+Matsushita. Этот набор отличается круглым центральным керном феррита и большим пространством для толстых проводов. Пластмассовый каркас имеет выводы для восьми обмоток. Сборка трансформатора осуществляется с помощью специальных крепежных пружин.

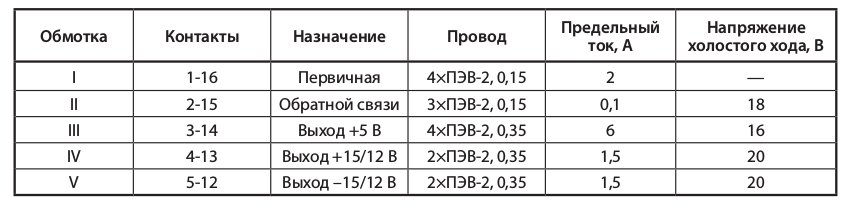

Совет. Следует обратить особое внимание на тщательность изоляции каждого слоя обмоток с помощью лакоткани, а между обмотками I, II и остальными обмотками следует проложить несколько слоев лакоткани, обеспечив надежную изоляцию выходной части схемы от сетевой. Обмотки следует наматывать способом «виток к витку»,не перекручивая провода. Естественно, не следует допускать перехлеста проводов соседних витков и петель.Намоточные данные трансформатора приведены в табл.
Плата и конструкция. Конструктивно источник питания выполнен в виде одной односторонней печатной платы, установленной в корпус от источника питания персонального компьютера. Вентилятор и входные сетевые разъемы используются по назначению. Вентилятор подключен к стабилизатору +12/15 В, хотя возможно сделать дополнительный выпрямитель или стабилизатор на +12 В без особой фильтрации.
Все радиаторы установлены вертикально, перпендикулярно выходящему через вентилятор воздушному потоку. К выходам стабилизаторов подключены по четыре провода длиной 30—45 мм, каждый комплект выходных проводов обжат специальными пластиковыми зажимами-ремешками в отдельный жгут и оснащен разъемом того же типа, который используется в персональном компьютере для подключения различных периферийных устройств.
