Источником можно питать устройства, выполненные на цифровых микросхемах, и другую малочувствительную к помехам аппаратуру. Для питания радиоприемников и усилительной аппаратуры он не пригоден из-за довольно большого уровня шумов. Помехи, излучаемые в эфир и наводимые в сеть, слабые, так как мощность источника мала. Экраном устройства служит корпус от батареи «Крона».
Особенности.
Небольшие размеры устройства достигнуты благодаря тому, что в нем применены малогабаритные детали. Транзисторы рассеивают мало тепла: когда через них протекает ток, они полностью открыты. Источник некритичен к замыканию выхода.
Характеристики.

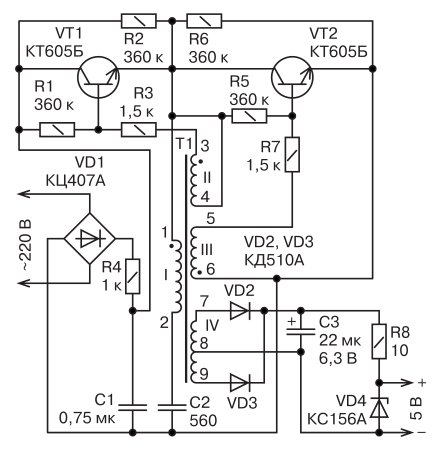

Входное напряжение — переменное 220 В 50 Гц. Выходное напряжение — 5 В. Ток нагрузки — до 200 мА. Схема. Схема ис точника питания изображена на рис. 1 Рабочие точки транзисторов VT1, VT2 резисторами R1, R3, R5, R7 выведены на границу режима отсечки. Транзис торы еще закрыты, но увеличена проводимость участка коллектор-эмиттер, и даже небольшой рост напряжения на базе приведет к открытию транзисторов: т. е. уменьшены напряжения с вторичных обмоток трансформатора Т1, необходимые для управления.
Чтобы создать условия для автогенерации, следовало бы еще больше увеличить проводимость транзисторов, однако сделать это путем дальнейшего повышения напряжения на базе нельзя, потому что проводимость при этом окажется различной для разных транзисторов и будет изменяться по мере изменения температуры. Поэтому применены резисторы R2, R6, включенные параллельно транзисторам. При включении источника питания сглаживающий конденсатор С1 заряжается через резистор R4, защищающий диодный мост VD1 от перегрузки.
Подача входного напряжения вызывает появление напряжения на выходе запускающего делителя, образованного резисторами R2 и R6. Это напряжение приложено к колебательному контуру из первичной обмотки трансформатора Т1 и конденсатора С2.
Во вторичной обмотке II наводится импульс ЭДС. Мощность этого импульса достаточна для введения транзистора VT1 в насыщение, так как в начальный момент ток через него не проходит из-за самоиндукции трансформатора Т1. Затем начинает поступать ток с вторичной обмотки II, удерживающий транзистор VT1 в открытом состоянии. Транзистор VT2 в течение этого полупериода колебательного процесса полностью закрыт. Его удерживает в таком состоянии ЭДС, наводимая во вторичной обмотке III.
После зарядки конденсатора С2 ток, проходящий через транзистор VT1, прекращается и он закрывается. Во втором полупериоде колебательного процесса в контуре (Т1, С2) ток в начальный момент, когда еще транзисторы закрыты, проходит через второе плечо запускающего делителя (параллельно включенные резистор R6 и участок коллектор-эмиттер транзистора VT2).
Аналогично открывается транзистор VT2 и затем удерживается в полностью открытом состоянии. После разрядки конденсатора С2 ток через транзистор VT2 прекращается и он закрывается. Таким образом, ток через транзисторы проходит только в том случае, когда они полностью открыты и имеют минимальное сопротивление участка коллектор-эмиттер, поэтому мощность тепловых потерь мала.
Высокочастотные колебания выпрямляются диодами VD2, VD3, пульсации сглаживает конденсатор С3. Выходное напряжение поддерживается постоянным стабилитроном VD4. К выходу источника питания можно подключать нагрузку с потребляемым током до 40 мА. При большем токе увеличиваются низкочастотные пульсации, уменьшается выходное напряжение. Источник питания можно использовать вплоть до замыкания выхода, ток которого равен 200 мА.
Примечание. Незначительный нагрев транзисторов, не зависящий от тока нагрузки, объясняется тем, что в этом устройстве возможно прохождение сквозного тока через транзисторы, когда первый транзистор еще не успел полностью закрыться, а второй уже начал открываться.
Моточные элементы. Трансформатор выполнен на кольцевом ферритовом магнитопроводе К10×6×5 1000НН. Обмотки I, II, III, IV содержат, соответственно, 400, 30, 30, 20+20 витков провода ПЭЛШО-0,07. Для повышения надежности необходимо изолировать обмотки одну от другой трансформаторной бумагой или тонкой лакотканью. Магнитопровод можно применять любой с близкой начальной проницаемостью и размерами.
Элементная база. Конденсатор С2 — КМ-4 или любой другой указанной емкости на номинальное напряжение не менее 250 В. При отсутствии малогабаритных высоковольтных конденсаторов на месте С1 допустимо использовать пять включенных параллельно конденсаторов КМ-5 группы Н90 емкостью 0,15 мкФ. Хотя в справочниках указано, что их номинальное напряжение 50 В, практически большинство из них выдерживает постоянное входное напряжение. Их пробой не вызовет каких-либо серьезных последствий, так как резистор R4 сработает как предохранитель. Конденсатор С3 — К53-16 или любой малогабаритный с емкостью и номинальным напряжением, не ниже указанных на схеме значений.
Все резисторы — С2-23, МЛТ или другие малогабаритные. Теплоотводы для транзисторов не требуются. Рабочая частота преобразования около 100 кГц при токе, потребляемом нагрузкой, 50 мА. Чем больше рабочая частота переключения транзисторов, тем меньшую индуктивность может иметь колебательный контур, а, следовательно, и меньшие размеры трансформатора и всего источника питания.
Внимание.При монтаже и налаживании устройства следует соблюдать общеизвестные меры предосторожности работы с сетью напряжением 220 В
Наладка. Правильно собранный источник питания должен сразу заработать. Однако если транзисторы сильно нагреваются (а это значит, они полностью не открываются), подбирают резисторы R3, R7 и пропорционально им R1, R5. Выходное напряжение может быть иным. Для этого следует изменить число витков обмотки IV и заменить VD4 другим стабилитроном.

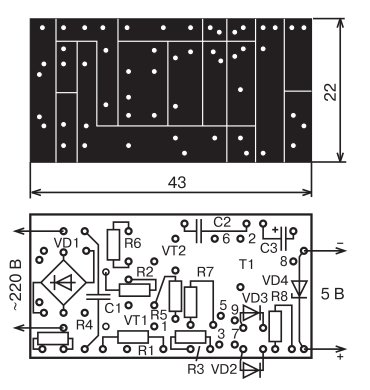

Печатная плата. На рис. 1.4 представлен чертеж печатной платы. Плата выполнена из одностороннего фольгированного стеклотекстолита или гетинакса. Ее можно изготовить без травления, удаляя резцом фольгу по линиям. Транзисторы следует устанавливать один чуть выше другого, чтобы их корпусы не соприкасались. Цифрами обозначены отверстия, соответствующие номерам выводов трансформатора Т1. Выводы 1 и 4 запаяны в одно отверстие. Конденсатор С1 расположен над диодным мостом. Сетевые провода закреплены скобой, впаянной в плату. Трансформатор Т1 надет на штырь из проволоки, запаянный в плату. На этот штырь нужно надеть изоляционную трубку.Выходная колодка припаяна короткими толстыми проводами к выводам стабилитрона
Резисторы и диоды установлены вертикально. Собранный блок изолируют бумагой или пленкой от металлического корпуса батареи «Крона», в котором его и размещают.
