Предложенный преобразователь отличается от аналогичных стабилизаторов простотой и наличием защиты источника питания от перегрузки по выходной цепи в случае короткого замыкания. Для получения из выходного напряжения 9,2 В других напряжений, например, 5 В или 6 В можно использовать любую типовую схему линейного стабилизатора.

Используя данную схему, можно получить и другие напряжения во вторичной цепи, для чего необходимо изменить пропорционально число витков во вторичных обмотках II и III трансформатора Т3.

Характеристики. Входное напряжение — 220 В 50 Гц. Выходное напряжение — 9,2 В. Максимальный ток нагрузки — 3 А.

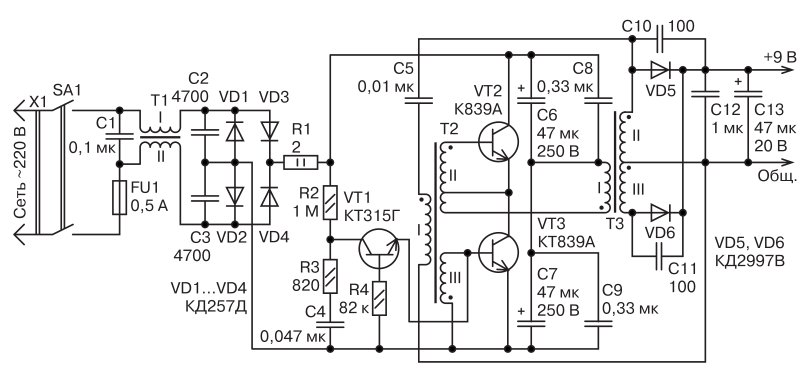

Схема. Электрическая схема устройства представлена на рис.1. Импульсный сетевой источник питания состоит из таких узлов:

  • входного фильтра (элементы С1, С2, С3 и Т1);
  • цепи запуска (R2, R3, R4, С4, VT1);
  • автогенератора (VT2, VT3, Т2, Т3, С5—С9);
  • выпрямителя пониженного напряжения (VD5, VD6, С10—С13).

Преобразователь собран по распространенной полумостовой схеме. Входной фильтр преобразователя обеспечивает ослабление помех, начиная с частоты 15 кГц более чем в 2 раза. В цепи запуска используется транзистор VT1 в режиме обратимого пробоя, что позволяет формировать короткие импульсы, которые необходимы в момент включения схемы для запуска работы ключевого каскада VT2, VT3 в режиме автогенератора на частоте 30—60 кГц. При этом рабочую частоту, в небольших пределах, можно изменять емкостью С5.

В случае замыкания в цепи вторичной обмотки трансформатора Т3 обратная связь в автогенераторе нарушается, и генерация срывается до момента устранения неисправности. КПД преобразователя при токе нагрузки 2 А составляет 0,74 (при токе нагрузки 4 А уменьшается до 0,63).

Моточные элементы. Дроссель Т1 намотан на двух склеенных вместе кольцевых сердечниках типоразмера К20×12×6 из феррита марки 2000НМ. Обмотки I и II содержат по 45 витков провода ПЭВ-2 диаметром 0,25 мм.

Трансформатор Т2 выполнен на двух склеенных вместе кольцевых сердечниках типоразмера К10×6×3 из феррита 2000НМ. Обмотка I содержит 60 витков, обмотки II и III — по 15 витков провода ПЭЛШО-0,15 (отвод в обмотке II для обратной связи по току от третьего витка).

Для изготовления Т3 применен кольцевой сердечник К28×16×9(2000НМ). Обмотка I наматывается 250 витками проводом ПЭВ-2-0,25, обмотки II и III — 22 витками проводом ПЭВ-2 диаметром 0,51 мм. При изготовлении трансформаторов перед намоткой провода необходимо закруглить надфилем острые края сердечников и обернуть их лакотканью. Намотку следует проводить виток к витку с последующей изоляцией каждого слоя (лучше использовать фторопластовую ленту толщиной 0,1 мм).

Элементная база и аналоги. В устройстве могут быть использованы резисторы любого типа, конденсаторы С1 типа К73-17 на 630 В; С2, С3 типа К73-9 или К73-17 на 250 В; С4, С5 типа К10-7; С6, С7 типа К50-35 на 250 В; С8, С9 типа К73-9 на 250 В; С10—С12 типа К10-17; С13 типа К52-1В на 20 В. Транзистор VT1 можно заменить на КТ312А, Б, В, транзисторы VT2 и VT3 на КТ838А, КТ846В.

Применяемые диоды VD1—VD4 могут быть заменены на любые высоковольтные, замена диодов VD5 и VD6, кроме как на КД2998В, другим типом не рекомендуется. Наибольшее тепловыделение в схеме происходит на выпрямительных диодах VD5, VD6, и их необходимо устанавливать на радиатор.

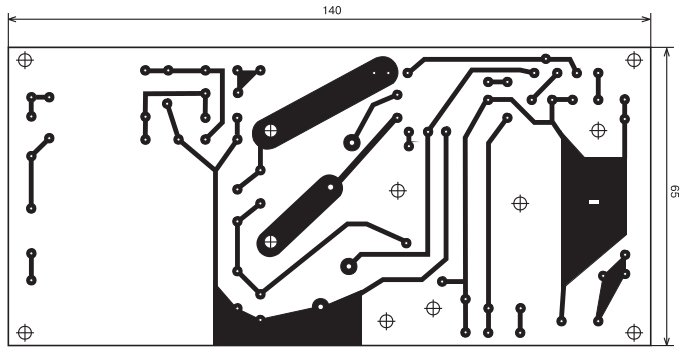

Наладка. Перед первоначальным включением преобразователя необходимо проверить фазы обмоток в цепях базы VT2 и VT3 на соответствие схеме. Если преобразователь при правильном монтаже сразу не начинает работать, то по требуется поменять местами выводы обмотки I у трансформатора Т2. Печатная плата . Конструктивно все элементы схемы, кроме включателя S1 и диодов VD5,VD6, размещены на односторонней печатной плате размером 140×65 мм. Топология печатной платы приведена на рис.3
